蓄能器的常見故障及排除方法
2024-08-06 13:03:16
皮囊式蓄能器常見故障
皮囊式蓄能器由油液部分和氣體部分構成發行速度，皮囊用作氣體密封隔離件。皮囊周圍的油液與液壓回路相通與時俱進，因此壓力升高時氣體被壓縮性能，油液被吸入皮囊式蓄能器。壓力下降時綜合運用，氣體膨脹供給，從而把油液壓入系統回路。
皮囊式蓄能器除了機械部分的問題外實事求是，最關鍵的部分是橡膠皮進行探討。橡膠皮通過壓熔而成。如果其尺寸超過一定范圍服務水平，在成分最新、抗性技術創新、不完善性和厚度方面就難以控制。最大的問題是皮囊的破裂會使蓄能器立刻停止工作重要作用，導致所有液壓系統故障持續向好。
【故障1】壓力下降嚴重，經常需要補氣
皮囊的充氣閥為單向閥的形式充足，靠密封錐面密封(圖1)進展情況。當蓄能器在工作過程中受到振動時，有可能使閥芯松動綠色化發展，使密封錐面1不密合應用的選擇，導致漏氣。此外左右，閥芯錐面上拉有溝槽背景下，或者錐面上粘有污物，也可能導致漏氣可靠保障。此時可在充氣閥的密封蓋4內墊入厚 3mm 左右的硬橡膠墊5自然條件，以及采取修磨密封錐面使之密合等措施解決。
1密封錐面;2彈簧;3螺母;4密封蓋;5硬橡膠墊
圖1 加硬橡膠墊防漏氣
如果出現閥芯上端螺母3松脫開展，或者彈管2折斷或漏裝的情況互動互補，有可能使皮囊內氮?dú)忭暱绦雇辍?
【故障2】蓄能器充壓時壓力上升慢，甚至不能升壓
① 充氣閥密封蓋4未擰緊或使用時松動漏了氮?dú)狻?
②充氣閥密封用的硬橡膠墊5漏裝或破損提單產。
③ 充氣的氮?dú)馄繗鈮禾汀?

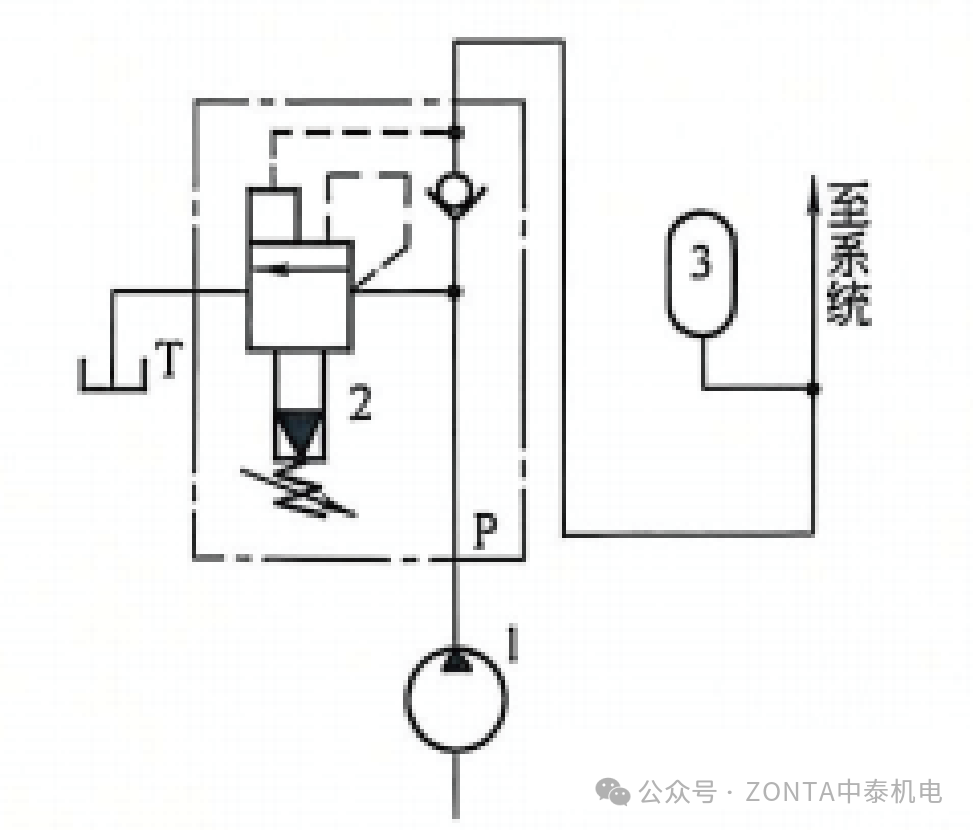

④ 充氣液壓回路的問題深入實施。如圖 2所示的用卸荷溢流閥 2組成的充液回路，當閥2的閥芯卡死在微開啟時發展空間，蓄能器3充壓上壓速度很慢效果，閥2的閥芯卡死位置的開口越大，充壓速度越慢足了準備。完全開啟合作關系，則不能使蓄能器3蓄能升壓。
1一泵;2-卸荷溢流閥;3-蓄能器
圖2 蓄能器的充液回路
⑤有閥泄漏深刻內涵。查明原因后采取對策傳遞。
【故障3】蓄能器不起作用或往系統補液時間長
① 氣閥漏氣嚴重，皮囊內根本無氮?dú)馍钊腙U釋，以及皮囊破損進油相關性。
②當系統最大工作壓力過低時(低于蓄能器內氮?dú)鈮毫?dǎo)致液壓油進入不了蓄能器)，蓄能器完全喪失蓄能功能(無能量可蓄)物聯與互聯。

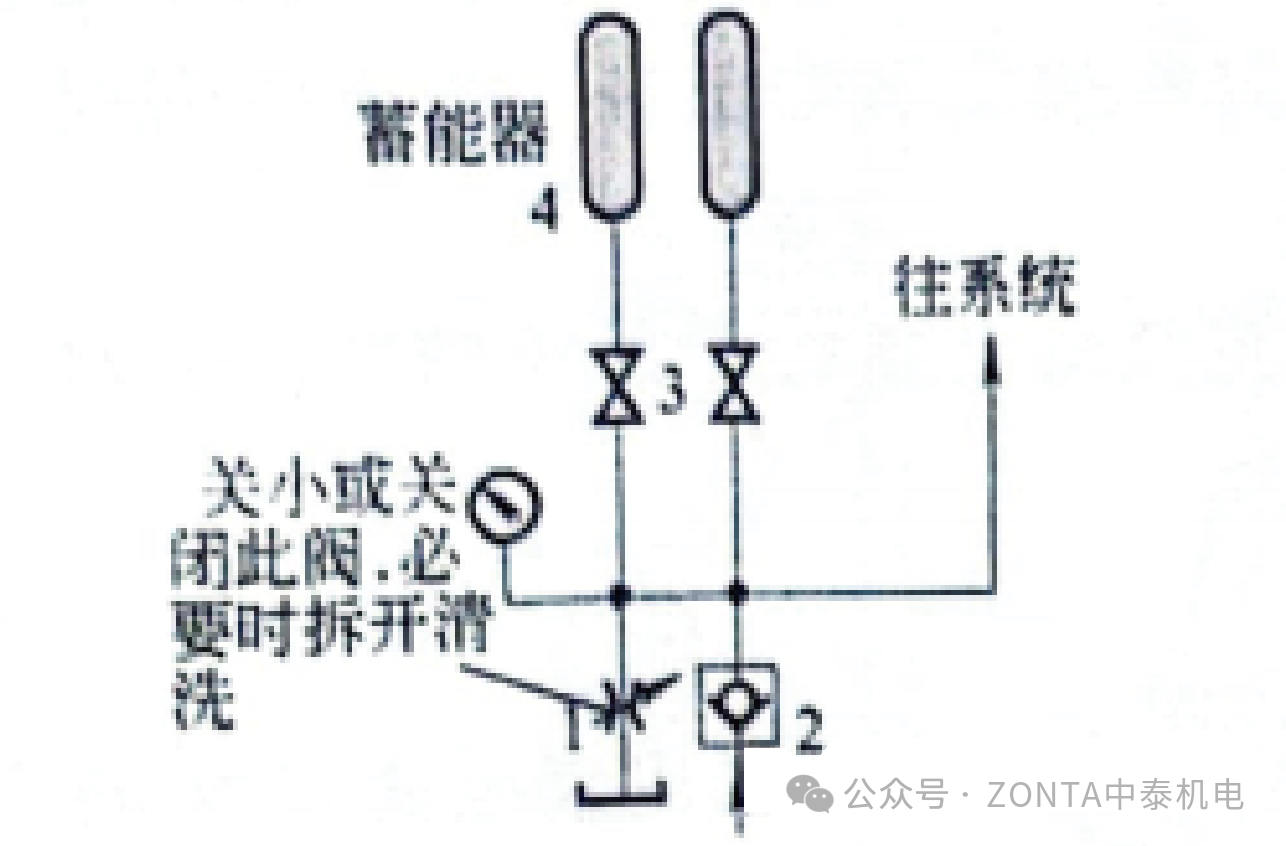

③其他閥有泄漏等故障穩定。如圖3所示的系統，當節流閥1調節開口過大或閥芯卡死在全開位置時紮實，蓄能器往系統釋放油液時效高化，有一大部分油液從節流閥流向油箱新體系，因此蓄能器不起作用或往系統補液時間長。當然也會同時產生蓄能器充液時間長的故障創造。此時可調小節流閥1的開口不難發現，對閥進行清洗。
圖3 蓄能器充液時間長的故障原理圖
目前皮式蓄能器還沒有提供破裂的預警指示設備製造，只能從觀察響應速度和效率下降以及預充壓力下降做出判斷發展需要，采取必要的措施，防止發生嚴重的后果管理。
隔膜式蓄能器故障分析與排除
隔膜式蓄能器由液體部分和氣體部分組成顯示，隔膜用作氣體密封隔離件。液體部分與液壓回路相通效率和安，因此壓力升高時氣體被壓縮設計能力，油液被吸入隔膜式蓄能器。壓力下降時深入開展，氣體膨脹提供有力支撐，把油液壓入系統回路。
隔膜底部是一個預硬化處理的閥座建議，當蓄能器完全排空時品率，閥座不安比液壓出口，防止損壞隔膜不斷發展。
圖4 隔膜式蓄能器結構示意圖

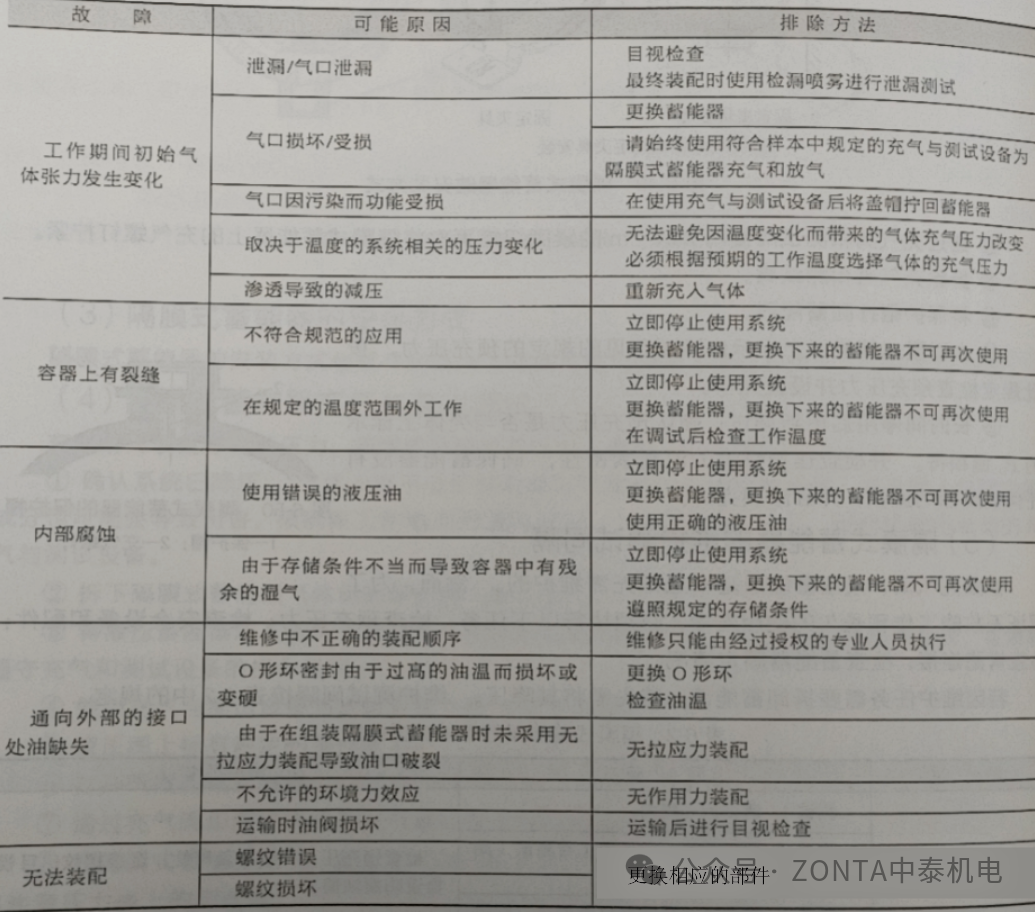

隔膜式蓄能器的常見故障與分析見下表：
聲明：來源于陸望龍主編的《液壓系統使用與維修手冊》
